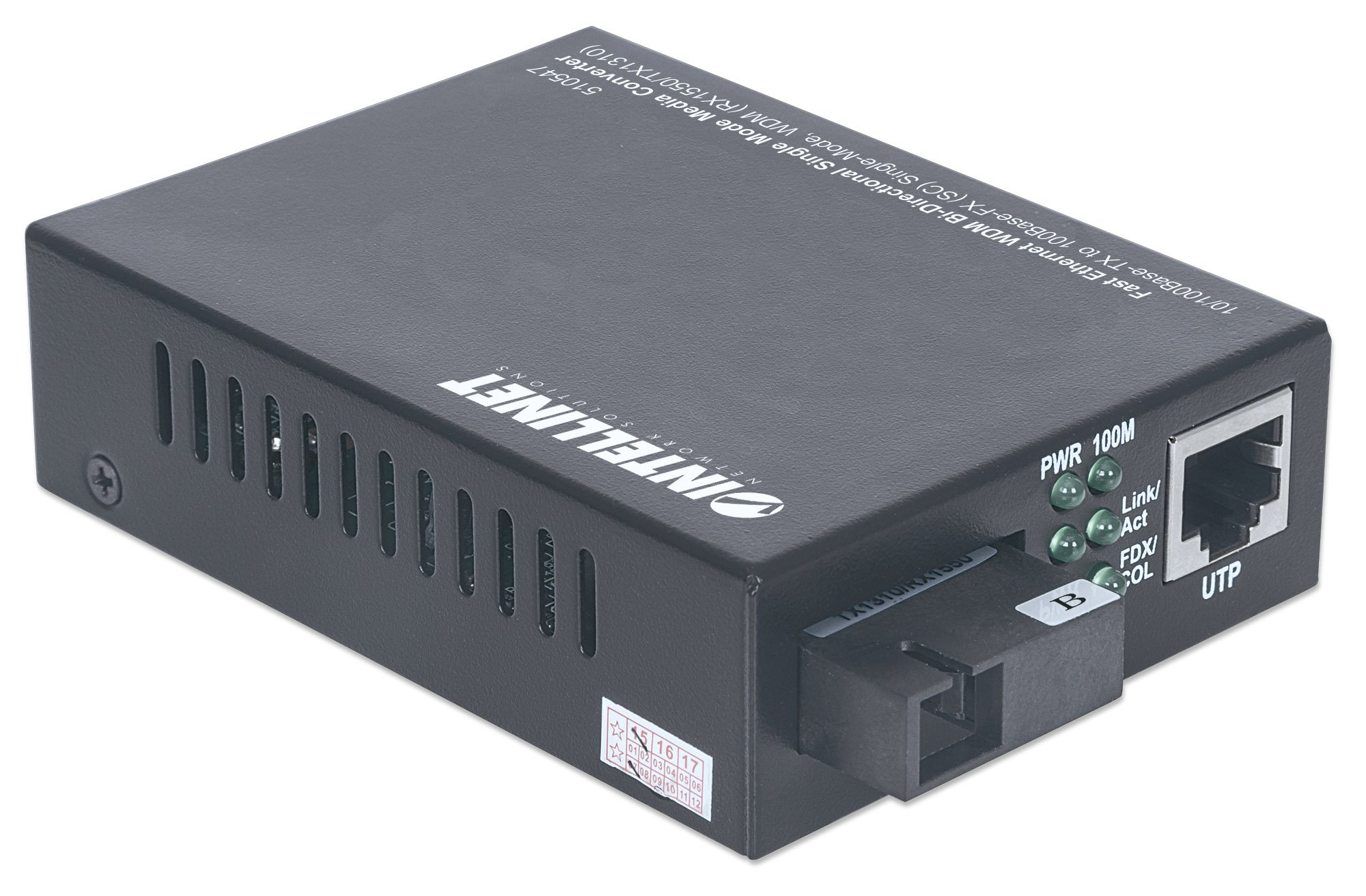

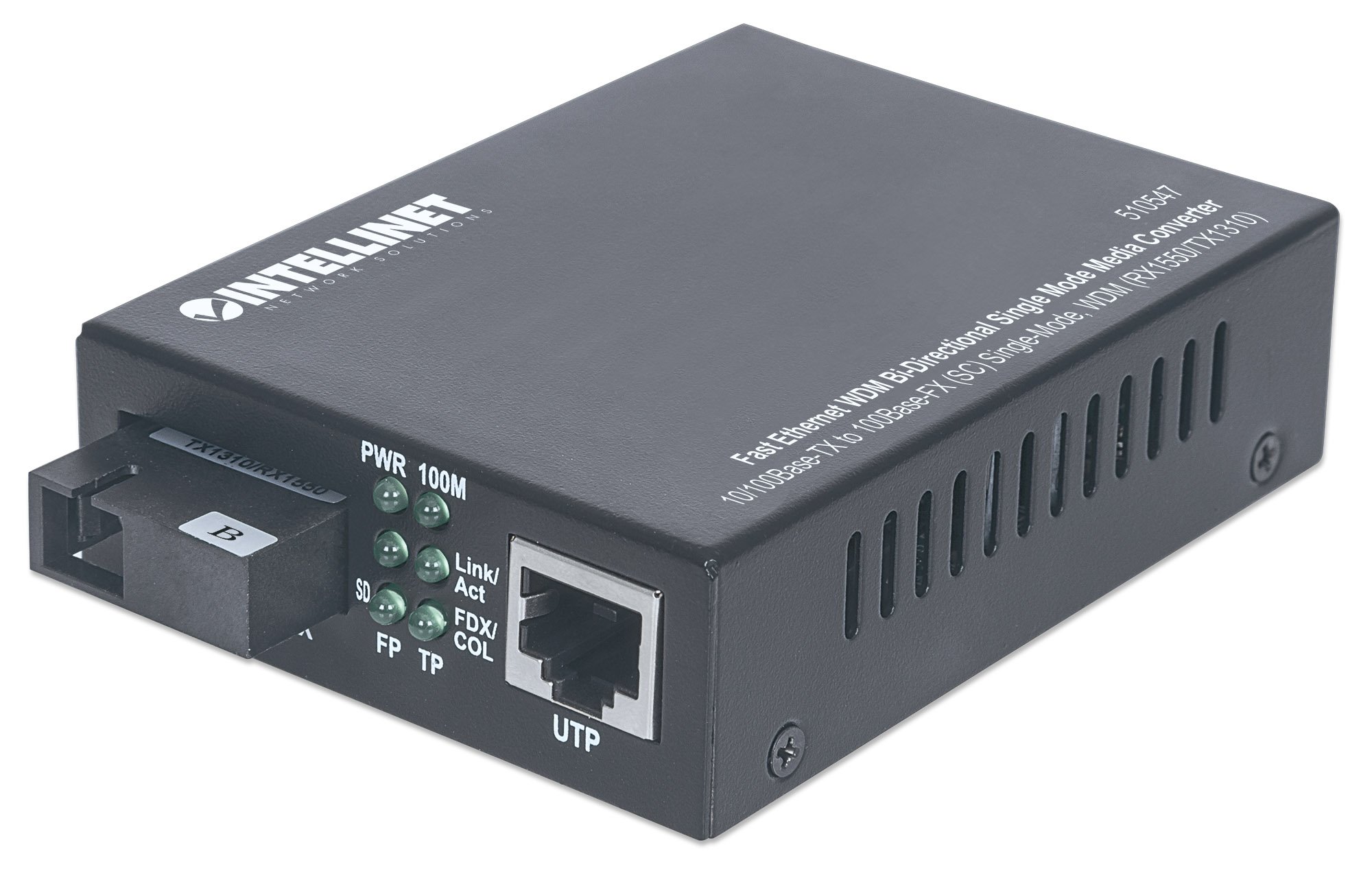

Convertitore per Supporti WDM RX1550/TX1310 Fast Ethernet Fibra

Descrizione

• Porta fibra di tipo SC a doppia lunghezza d onda monomodale collega distanze superiori a 20 km
• Deve essere usato con convertitore Fast Ethernet WDM bidirezionale monomodale, modello 510530
• Velocità di trasferimento dati: 100 Mbps
• La tecnologia WDM (Wavelength Division Multiplexing) utilizza un solo collegamento in fibra ottica per la trasmissione dei dati su lunghezze d onda per la trasmissione e la ricezione distinte
• Lunghezze d onda: ricezione (RX), 1550 nm; trasmissione (TX), 1310 nm
• Porta RJ-45 10/100Base-TX: distanza massima 100 m (Cat5e e superiori)
• Porta RJ-45 con supporto Auto MDI/MDI-X
• Porta SC fibra ottica 100Base-FX monomodale
• LED di stato per un semplice monitoraggio dello stato dei dispositivi
• Funziona singolarmente come converter o può essere usato unitamente a chassis media converter a 14 slot, modello 507356
• Alimentatore esterno 12V DC, 1.2A

Standard

• IEEE 802.3 (Ethernet a doppini intrecciati)
• IEEE 802.3u (Fast Ethernet in fibra ottica/a doppini intrecciati)

Informazioni generali

• Unità supportate:

– 10/100Base-TX Cat5e o superiore UTP/STP RJ45

– 100Base-FX fibra monomodale 9/125 micron

• Connettori:

– Porta RJ45, 10/100Base-TX

– Porta fibra ottica SC, 100Base-FX

• Distanze:

– 20 km (cavo in fibra ottica da 9/125 µm)

– 100 m (cavo RJ-45)

• Lunghezze d onda:

– Ricevitore (RX): 1550 nm

– Trasmettitore (TX): 1310 nm

• Corrente in uscita: -15 – -3 dBm
• Sensibilità RX: -32 dBm
• Perdita del segnale: 0,2 dB/km
• MTBF > 100,000 ore

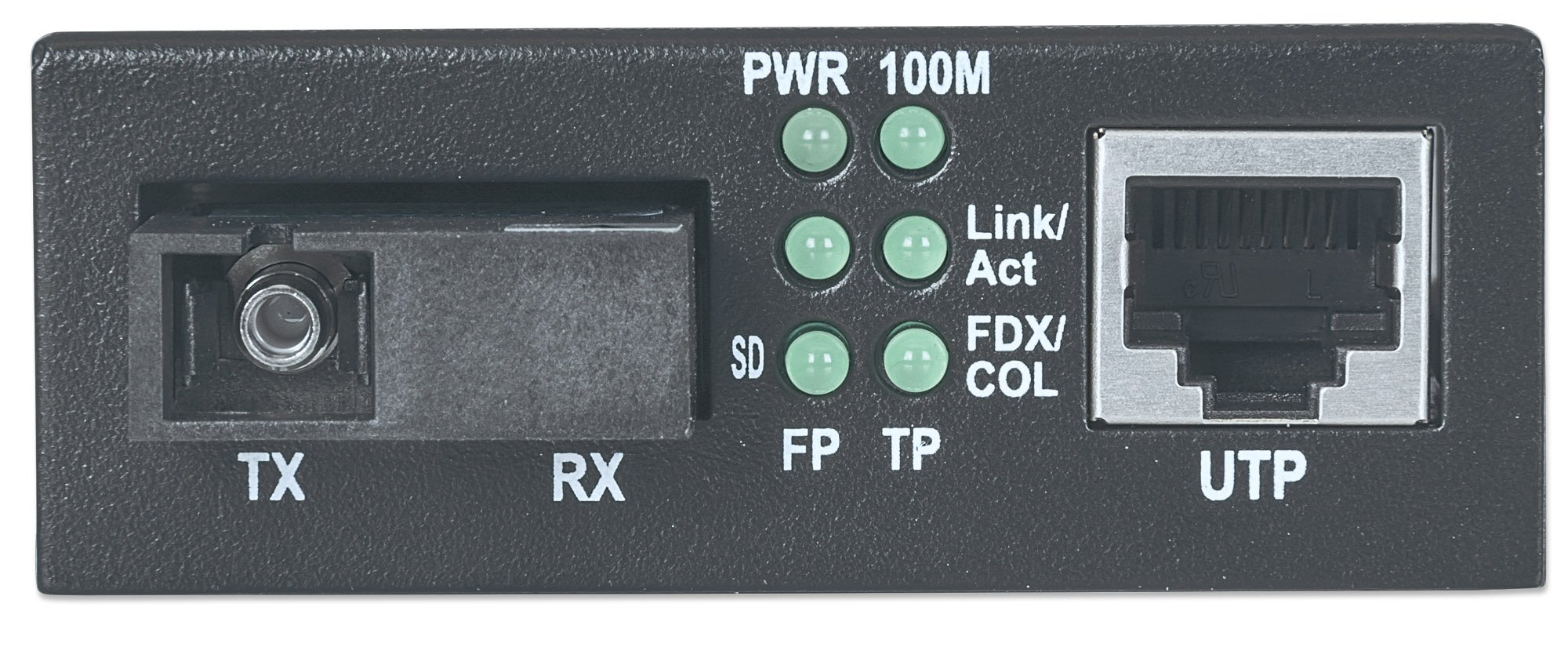

LED

• Alimentazione
• Collegamento/Attività
• Full Duplex/Collision
• Indicatore di velocità 100 Mbps per la porta RJ45
• Indicatore di collegamento per porta fibra ottica SC

Alimentazione

• Alimentatore esterno: 12V DC, 1,2 A
• Consumo: 5 Watt (massimo)

Caratteristiche ambientali

• Struttura in metallo
• Peso: 180 g
• Temperature di lavoro: 0 – 50°C
• Umidità: 10 – 80% RH, non condensante
• Temperature di stoccaggio: -20 -70°C

Dimensioni

• Larghezza: 105 mm
• Profondità: 69 mm
• Altezza: 25 mm

Certificazioni

• FCC classe A
• Marchio CE

Contenuto della confezione

• Convertitore per supporti WDM Fast Ethernet Bidirezionale
• Alimentatore esterno
• Manuale dell utente
