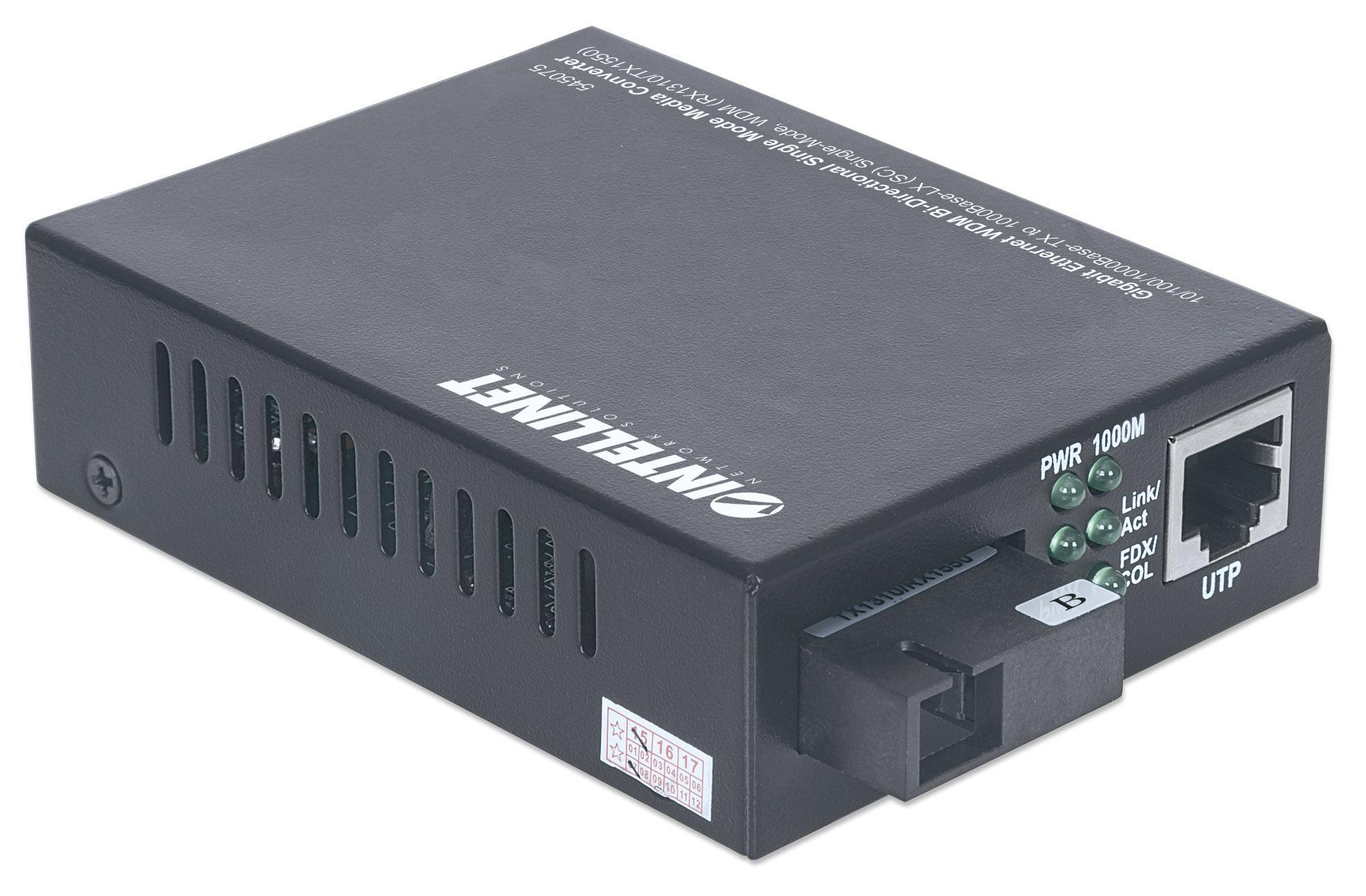

Media converter Gigabit Ethernet WDM Bidirezionale Single Mode RX1310/TX1550

Descrizione

• Porta in fibra di tipo SC a doppia lunghezza d onda monomodale per collegare distanze superiori a 20 km
• Deve essere usato con Media Converter Gigabit Ethernet WDM bidirezionale single mode, modello 545068
• Velocità di trasferimento dati: 10/100/1000 Mbps
• La tecnologia WDM (Wavelength Division Multiplexing) utilizza un solo collegamento in fibra ottica per la trasmissione dei dati su lunghezze d onda distinte per la trasmissione e la ricezione
• Lunghezze d onda: ricezione (RX), 1310 nm; trasmissione (TX), 1550 nm
• Una porta RJ45 10/100/1000 Base-TX, distanza massima di 100m
• Porta RJ45 con supporto auto MDI/MDI-X
• LED di stato per monitorare il passaggio dei dati
• Funziona singolarmente come converter o può essere usato unitamente a chassis media converter a 14 slot, modello 507356
• Alimentatore esterno, 5V DC

Standard

• IEEE 802.3 (cavo di rete a coppie intrecciate)
• IEEE 802.3ab (cavo di rete a coppie intrecciate Gigabit)
• IEEE 802.3u (cavo di rete a coppie intrecciate / rete in fibra ottica)
• IEEE 802.3 (Fibra ottica Gigabit)

Informazioni generali

• Supporta:

– 1000Base-T Cat5 o superiore UTP/STP RJ45, EIA/TIA 568

– Monomodale 1000Base-LX 8.3/125 micron o 8.7/125 micron o 8/125 micron o 10/125 micron

• Connettore:

– Porta RJ45, 10/100/1000Base-TX

– Porta fibra SC, 1000Base-LX

• Distanza:

– 20 km (cavo in fibra)

– 100 m (cavo RJ45)

• Lunghezze d onda:

– Recezione (RX): 1310 nm

– Trasmissione (TX): 1550 nm

• Potenza in uscita: -8 – -3 dBm
• Sensibilità di ricezione: ≤-22 dBm
• Perdita del segnale: 0,2 dB/km
• MTBF > 100.000 ore
• Certificazioni: FCC Classe A, CE, RoHS

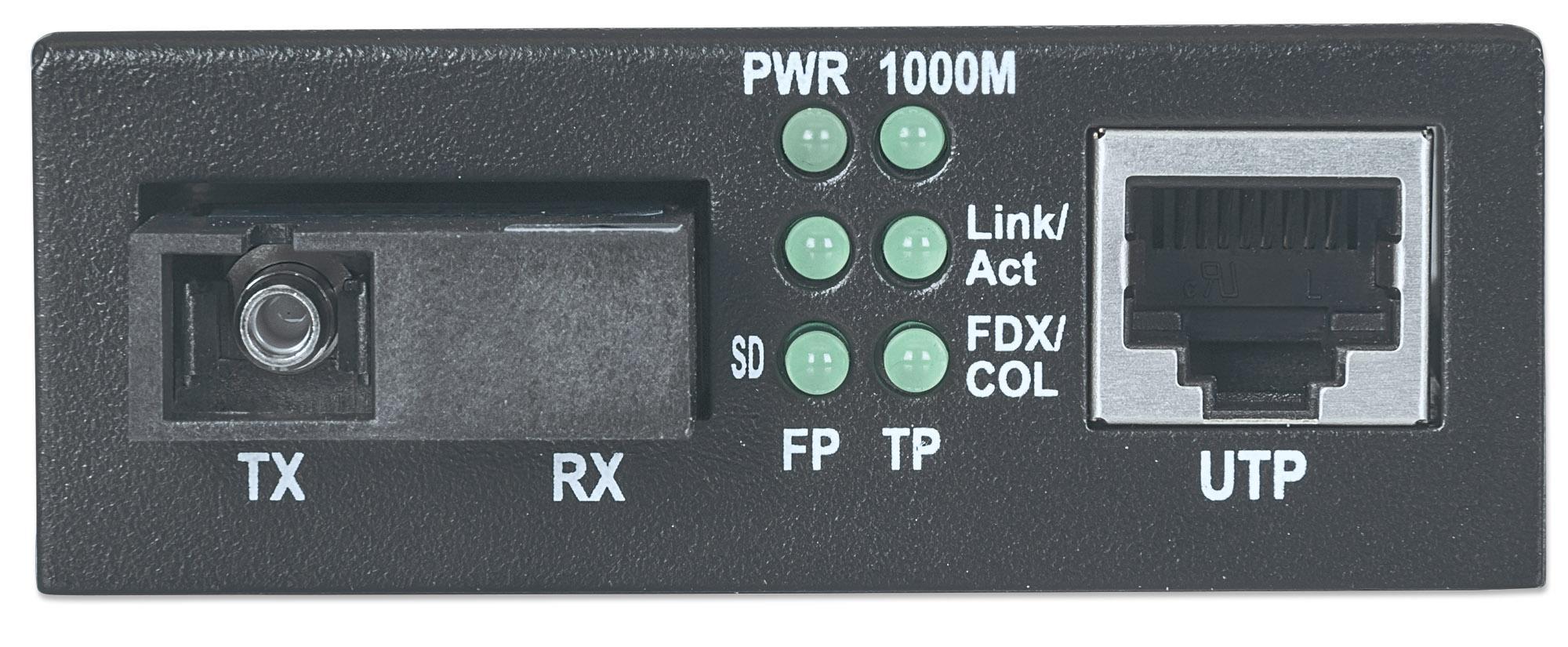

LED

• Alimentazione
• Collegamento/Attività
• Full Duplex/Collision
• Indicatore velocità di collegamento 1000 Mbps per la porta RJ45
• Indicatore di collegamento per la porta in fibra ottica

Alimentazione

• Alimentatore esterno: 12V DC, 1.2A
• Consumo: 5 Watt (massimo)

Caratteristiche ambientali

• Alloggiamento in metallo
• Dimensioni: 105 (L) x 69 (P) x 25 (H) mm
• Peso: 180 g
• Temperatura d esercizio: 0 – 50°C
• Umidità d esercizio: 10 – 80% RH, senza condensa
• Temperatura di stoccaggio: -20 – 70°C

Contenuto della confezione

• Gigabit Ethernet SFP Mini-GBIC Transceiver WDM
• Alimentatore esterno
• Istruzioni d uso
